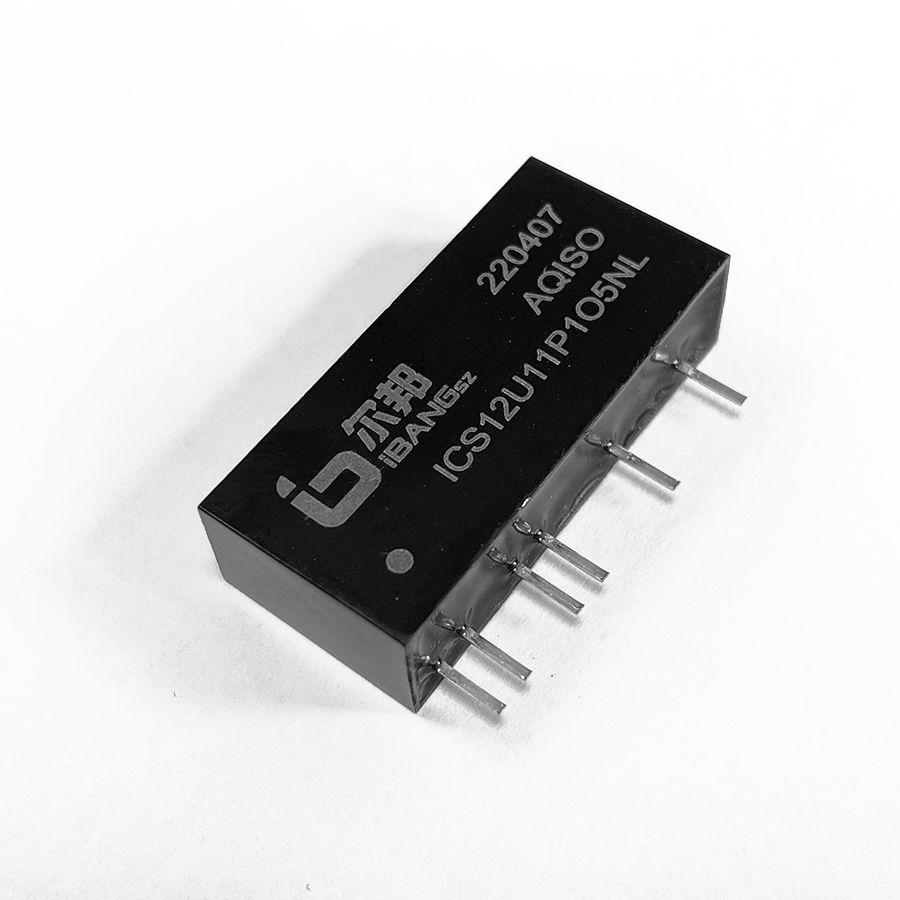

AQ系列4-20mA信号隔离放大器

一、概述

      电流信号隔离放大器是一种磁电隔离的混合集成电路，内部通过一级电磁、调制或光电耦合，将现场各种形式的模拟信号转换成标准统一的信号。

二、产品特点

      隔离的主要作用是为了工业安全。电流信号隔离放大器IC内部在同一芯片上集成了一个多隔离的DC-DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电隔离耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求场合。与光电隔离的产品相对比，抗EMC（电磁干扰）能力较差，特殊使用场合应注意增加磁电干扰印制电路或采取屏蔽措施。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达300VDC绝缘电压。免零点和增益调节，无需外接调节电位器等任何元器件，即可实现工业现场信号的隔离转换功能。

三、产品应用

1、电流、电压信号的隔离、转换及放大

2、工业现场信号隔离及长线传输、电力监控、医疗设备及变换

3、仪器仪表与传感器信号收发、非电量信号变送、信号长距离远程无失真传输。

4、PLC、DCS现场模拟信号隔离采集

5、传感器模拟信号一进二出、二进二出、一进三出隔离信号的功能实现。

四、安装方式及参数

五、选型举例

选型一：0-5V输入，4-20mA输出，24V供电，光电隔离，导轨一进二出

型号应为：AQOC-N1C1X2U1P1O1TL

选型二：0-±5V输入，0-5V输出，5V供电，磁电隔离，24V配电，500Ω带载

型号应为：AQISO-ICS12U5P3O4S3L1

选型三：4-20mA输入，4-20mA输出，24V供电，磁电隔离带零点增益调节，IC模块封装

型号应为：AQISO-ICS12A4P1O1TL
