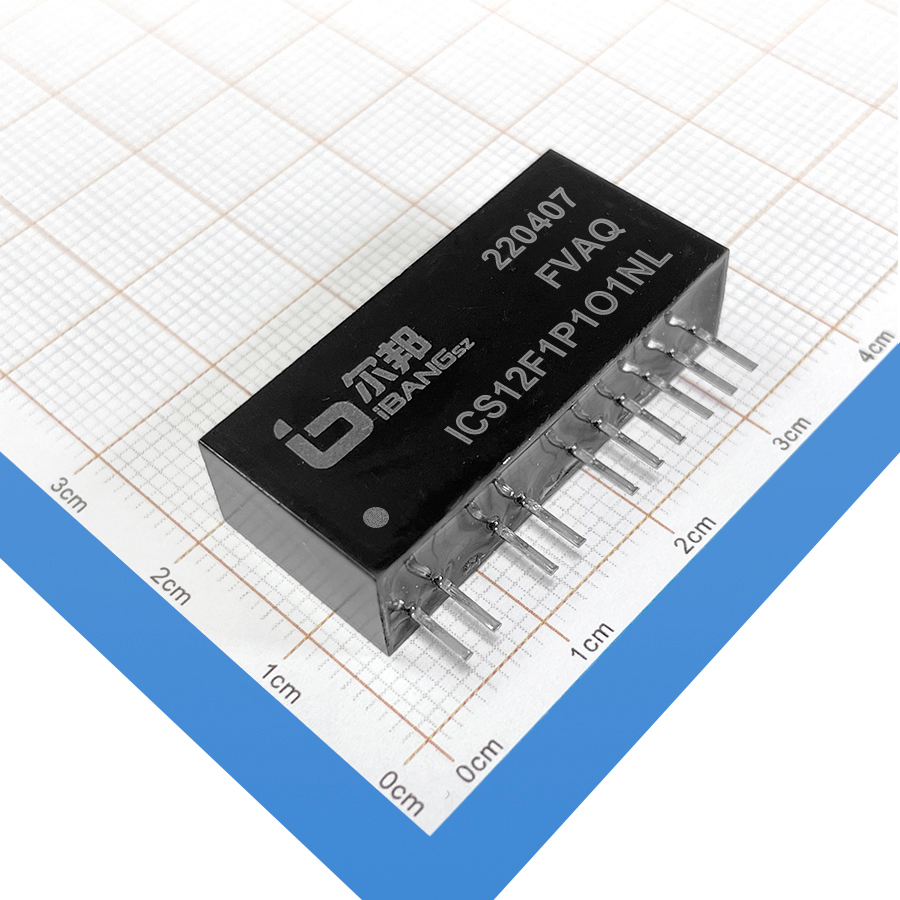

FVAQ系列频率脉冲信号转标准模拟量信号隔离变送器

一、概述：

      FVAQ 系列是尔邦公司开发的一组将脉冲频率信号按线性比例转换成标准模拟信号(FV/FI 转换)的混合集成电路，内部集成有一组高隔离 DC/DC 电源和一个高速的频率信号变换器，适用于任意一种频率信号的变换。SMD 工艺结构及新技术隔离措施使内部的辅助电源与信号之间达到 3KVDC 两隔离绝缘。产品满足工业现场宽温度、潮湿、震动等恶劣环境要求。广泛用于电力电子、无线数传、远程监控、医疗设备、工业自控等领域。

二、产品特点：

       脉冲频率信号转 4-20mA/0-10V 模拟量标准信号

       辅助电源与信号通道 3000VDC 两隔离

       辅助电源：5V/12V/15V/24V 可选单电源供电

       全量程内极高的线性度（非线性度<0.1%）

       支持 PCB、导轨多种安装方式，符合 UL94V-0 阻燃封装

       工业级温度范围：-40 ~ +85 ℃

三、产品应用：

       脉冲频率信号采集、放大及转换

       转速传感器信号采集、隔离转换

       变频器（ FA）频率信号数据采集和控制

       发电机、电动机等旋转设备转速监测

       变压器工作频率检测

       仪器仪表与传感器信号收发

       非电量信号变送

四、产品最大额定值：（长期在最大额定值环境下工作影响产品使用寿命，超过最大值可能出现不可修复的损坏。）Continuous Isolation Voltage （持续隔离电压）                      3KVDC/rms

PW（电源输入范围）                                                                 ±25%Vdd

Junction Temperature （工作温度）                                        -40~+85℃

Storage Temperature （存贮温度）                                          +150℃

Lead Temperature （焊接温度）                                               +300℃

Output Voltage Load Min （输出电压信号时的最小负载）         2KΩ

技术参数：

注：1.输入为 0-xHz输出为 4-20mA模拟电流信号时须同时外接增益调节和零点调节电位器。

2.电压输出型或输入为 0-xHz，输出为 0-Xv/0-xmA的（“0点”对“0点”）无外接电位器零点功能。
