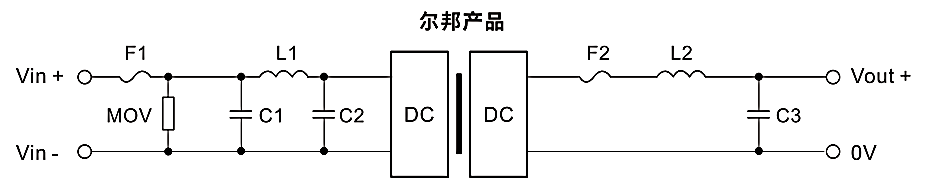

一、DC-DC模块电源外接滤波及保护电路参考

备注：若要求进一步降低输入输出纹波，可适当增大LC滤波器的参数，但应注意输出端的外接电容不能选太大，应当低于产品

最大容性负载。

二、DC-DC模块电源产品主要参考检测方法：

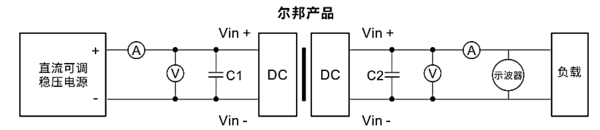

   采用标准的开尔文四端输入和额定负载测试（如图），测试条件：室温TA=25℃， 湿度：＜75% ，标称输入和额定负载。

三、DC-DC模块电源使用中减小噪声共模干扰的参考方法：

   模块电源在开关频率工作下会产生共模和差模噪声。减小纹波和噪声的方法是在输入、输出端加上无源LC或RC（损耗较大）滤波网络。L的自身谐振频率要远高于模块的开关频率，允许通过的电流值也最好选在模块最大输入电流的两倍以上，内阻要较小以降低直流损耗。

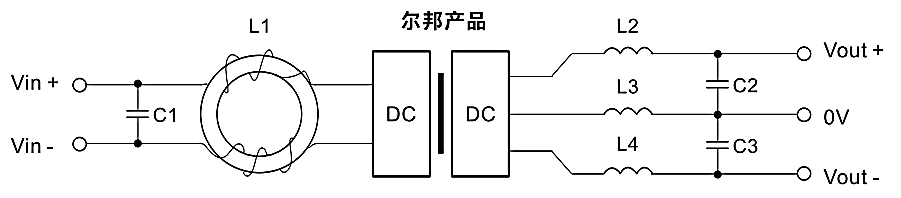

   对于固定频率的模块，可以计算其滤波网络参数，一般的差模噪声很小只需在输入外接L1（共模扼流圈），即可满足要求。

四、DC-DC模块电源隔离耐压检测方法：

高压隔离安全测试方法及注意事项：

1、如上图：按产品隔离电压规格设定额定高压值，检测时请注意人身安全，谨防触电！（测试条件：室温TA=25℃，湿度<75%）

2、耐压测试操作者必须戴橡胶绝缘（绝缘电压＞ 10KV）手套，工作台和座位地面上垫好绝缘垫，防高压电击。

3、耐压测试仪仪器必须可靠接地， 不能在高温潮湿多尘的环境中检测。

4、耐压测试仪在连接被测体时，不能带电操作，必须保证高压测试仪输出电压值为零。

5、当仪器在启动状态或测试高压未释之前，绝不能触及被测物，测试线或高压测试线路和测试夹具。

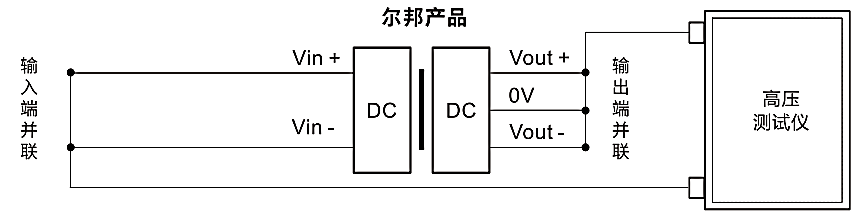

6、产品测试方法如上图所示：分别并联输入端和输出端的全部引脚，根据产品给出的隔离电压值测试1分钟。

7、按照耐压的测试标准，是将耐压值从 0 开始慢慢往上调，当耐压值调至设定最高耐压并在最高耐压值维持一分钟时间。

8、耐压测试本身是一个破坏性的试验， 对产品而言应该做的次数越少越好。 如客户需要多次测试，一般要求为：

第一次按规格书的电压值测，往后每次测试应该相应的减少电压值， 否则导致产品性能下降或直接损坏。
