尔邦推出WHB系列1-2W微功率10KV高隔离抗静电单输出DC-DC模块电源

尔邦推出WHB系列1-2W微功率10KV高隔离抗静电单输出DC-DC模块电源

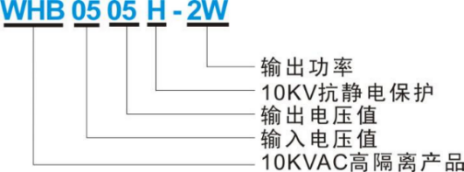

一、产品选型：

二、概述：

WHB系列DC/DC模块电源采用宽爬电距离及新隔离材料技术方案设计，符合国家电力行业DL/T614-2007多功能电能表协议标准中关于外接RS232/RS485总线控制通讯接口的相关安全规定，是当前在轨道交通高压供电监测、电网用电负荷管理终端、多功能电能表、血液分析仪、生命监护仪等轨道交通、电力医疗行业等常用的仪器仪表设备、总线以太网接口智能控制专用高隔离抗静电脉冲模块电源，SIP12Pin单排直插高集成小体积封装技术使模块具备10KVAC（约15000VDC）隔离特性及自恢复过载短路保护及稳压输出功能，极大地提高了设备安全使用特性，可使普通常用仪器设备的外接端子隔离和抗EMC静电特性升级直接通过国家电网、医疗行业安规检测。

三、电气特性： （以下数据除特殊说明外，均为 TA=25°C，标称输入电压，额定输出电流时测得。）

   抗静电等级： ≥ 10000VAC 脉冲群

   电压精度： 输出电压波动范围±2%标称值(负载变化范围0-100%

   纹波及噪音( 20 MHz BW)： <50 mVp-p，max

   可持续短路时间： 输出具有自恢复过载短路保护功能

   线性电压校准： ±0.5% max，(3.3VDC output ±1 % max )

   负载电压校准： ±0.5% typ，±1% max，(No load to full load)

   温度系数： ±0.02 % / °C

   外接滤波电容：建议输入与输出端外接电容≤4.7uF，否则易损坏模块

6. 其它特性

   效率：60% to 80%

   开关频率： 60KHz，type

   工作温度(环境)： - 40° C to + 70° C

   存储温度 ： - 55 °C to + 105 °C

   降低定额值：见温度特性曲线图

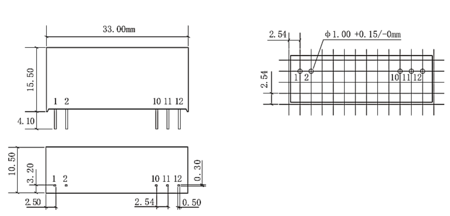

四、产品外观尺寸图及布板参考

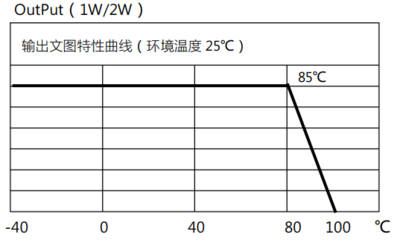

五、温度曲线特性：

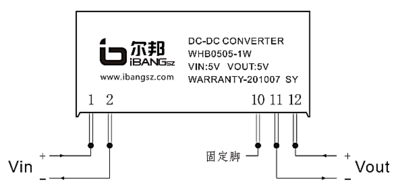

六、脚位功能说明及应用参考

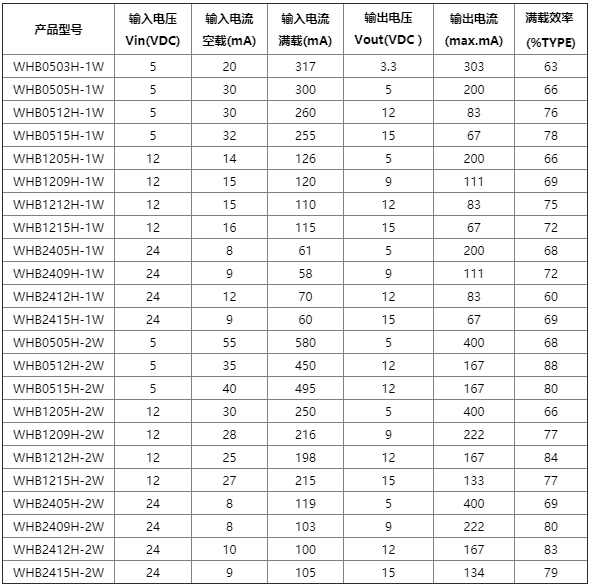

七、WHB系列产品型号举例（以下数据是产品在连续满负载老化8小时后检测值）

附件：

DC-DC模块电源产品应用指南及检测方法

一、DC-DC模块电源外接滤波及保护电路参考

备注：若要求进一步降低输入输出纹波，可适当增大LC滤波器的参数，但应注意输出端的外接电容不能选太大，应当低于产品

最大容性负载。

二、DC-DC模块电源产品主要参考检测方法：

   采用标准的开尔文四端输入和额定负载测试（如图），测试条件：室温TA=25℃， 湿度：＜75% ，标称输入和额定负载。

三、DC-DC模块电源使用中减小噪声共模干扰的参考方法：

   模块电源在开关频率工作下会产生共模和差模噪声。减小纹波和噪声的方法是在输入、输出端加上无源LC或RC（损耗较大）滤波网络。L的自身谐振频率要远高于模块的开关频率，允许通过的电流值也最好选在模块最大输入电流的两倍以上，内阻要较小以降低直流损耗。

   对于固定频率的模块，可以计算其滤波网络参数，一般的差模噪声很小只需在输入外接L1（共模扼流圈），即可满足要求。

四、DC-DC模块电源隔离耐压检测方法：

高压隔离安全测试方法及注意事项：

1、如上图：按产品隔离电压规格设定额定高压值，检测时请注意人身安全，谨防触电！（测试条件：室温TA=25℃，湿度<75%）

2、耐压测试操作者必须戴橡胶绝缘（绝缘电压＞ 10KV）手套，工作台和座位地面上垫好绝缘垫，防高压电击。

3、耐压测试仪仪器必须可靠接地， 不能在高温潮湿多尘的环境中检测。

4、耐压测试仪在连接被测体时，不能带电操作，必须保证高压测试仪输出电压值为零。

5、当仪器在启动状态或测试高压未释之前，绝不能触及被测物，测试线或高压测试线路和测试夹具。

6、产品测试方法如上图所示：分别并联输入端和输出端的全部引脚，根据产品给出的隔离电压值测试1分钟。

7、按照耐压的测试标准，是将耐压值从 0 开始慢慢往上调，当耐压值调至设定最高耐压并在最高耐压值维持一分钟时间。

8、耐压测试本身是一个破坏性的试验， 对产品而言应该做的次数越少越好。 如客户需要多次测试，一般要求为：

第一次按规格书的电压值测，往后每次测试应该相应的减少电压值， 否则导致产品性能下降或直接损坏。
