一、概述： IB2024-A4P1O1SD3产品是一种将工业现场4-20mA电流信号进行隔离并输出端带一路隔离配电功能混合集成电路，该芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离变送器，内部隔离电源除了为内部放大电路供电外，还向外提供一组高负载能力的 (最大 50mA) 隔离电源24V，可供外部电路扩展用，此产品主要用于对EMC（电磁干扰）无要求的场合，输入、输出侧宽爬电距离及内部隔离技术实现辅助电源与信号输入、输出、输出配电之间3KVDC四隔离绝缘。该模块无需外接任何元件即可实现4-20mA电流信号隔离、传送、配电，并满足工业现场宽温度、潮湿、震动等恶劣环境要求，此产品现已广泛应用在石油化工、医疗仪器等行业。 二、产品选型：

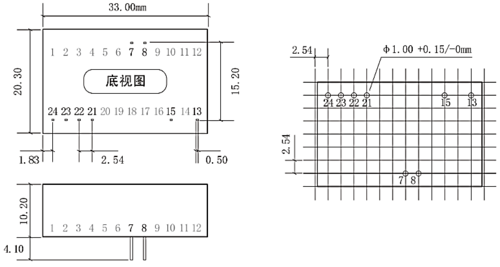

三、技术参数 1. 输入信号 电流信号： 最小4mA----标称20mA----最大30mA 输入阻抗： 标称100Ω----最大125Ω 2. 输出 电流信号： 最小 4mA ----最大 20mA 负载能力： 电流 标称350Ω，（最大650Ω下单需要注明) 频率响应： （-3db） 2KHz 纹波噪声： （最大测试带宽 20MHz ）30mV p-p- 响应时间：电流输出≈20mS 3. 电源 供电电源： 24VDC 输入功率： 标称 0.5V , Max≤1W 电源电压输入范围： 不超额定电压 ±25%Vdd 4. 配电电压 输出电压：最小21.6V----标称24V----最大26.4 输出电流：最大50Ma 短路保护：过流保护、短路保护 5. 基本参数 非线性精度： 0.1%FSR 增益： 1 V/V 增益温漂： 35PPM/℃ 隔离电压： （AC,50Hz,1min测试条件）3000Vrms 绝缘电阻： 100MΩ（输入、输出、电源、配电四端全离） 6. 工业级温度范围： -40~85℃ 7. 焊接要求： ＜10S +300℃ 8. 安装方式： DIP24 Pin符合UL94V标准阻燃封装 9. 外型尺寸： 31.8X10.2X20.30mm (长*高*宽) 四、产品外观尺寸图及布板参考

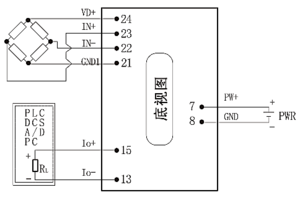

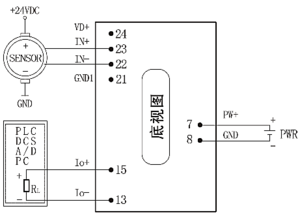

五、典型应用图参考： 六、脚位功能说明
备注：如无需用到配电功能时，可以空脚闲置不用。 |
