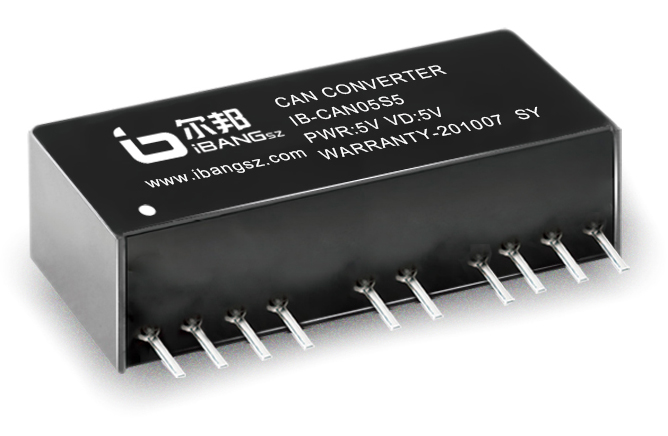

尔邦新推出通用型低成本汽车电子CAN总线通讯隔离收发器 IB-CAN系列

• 电源、信号输入端与信号输出端3000VDC两隔离

• 可连接110个节点，符合ISO11898-24V标准

• 传输速率最高可达1Mbit/s

• 具有高抗电磁干扰性

• 内置DC-DC模块电源防总线过压保护功能

• 内置DC-DC可为外围其他接口电路提供隔离电源

• 标准SIP 8 /SIP12符合UL94V-0阻燃封装

• 工业级温度范围: - 40 ~ +85℃

典型应用

• 工业现场CAN总线通讯接口抗干扰设计

• CAN总线系统电源与信号地线环流干扰隔离

• 汽车CAN总线信号多路数据采集防窜扰隔离

• 工业现场总线高精度数据采集及防窜扰测量

• 工业自动化设备、机器人防窜扰控制

• 数控机床、智能停车场总线485防干扰控制

• 医疗仪器、电力仪表总线通讯接口电源隔离

• 智慧城市、智能家居总线控制通讯接口隔离

一、概述：

        IB-CAN系列产品是一款隔离型通用CAN总线收发器模块，该模块内置CAN总线通讯接口信号隔离及收发器件，主要功能是将CAN总线控制器的逻辑电平隔离转换为总线的差分电平，信号传输过程中隔离电压高达3000VDC，内部集成有DC-DC电源隔离电路、高速数字隔离芯片、CAN总线收发器、总线通讯保护电路等。在工业现场实际应用中，为防止数据收发过程中因收到干扰而造成丢失或失真故障，就需要对整个通讯电路进行适当的隔离，隔离让电路中的一些模块之间不互相干扰，对于数字电路而言，电平的高速转换会带来很多噪声，并且地线网络也会引入噪声，所以需要进行隔离。一个隔离系统必须从供电电源、地线网络、信号传输线路三个方面来考虑。

        IB-CAN系列产品使用非常方便，可以实现信号隔离收发的功能。 其内部电源隔离电路输入与输出之间3KV的隔离电源，输出端具有长时间自恢复过载短路保护功能，在外接通讯线路短路、数据采集通讯工作负载发生较大变化或CAN总线接口悬空空载时输出电压值变动较小， 不会升高超出额定设计电压值。可以有效隔离地线环流干扰、抑制通讯接口窜扰及增强通讯接口抗静电防护功能，内置DC-DC可为外围其他的接口电路提供一组稳压的隔离电源，特别为工业现场CAN总线、RS232/RS485通讯、以太网RJ45通讯等接口供电提供隔离电源设计，产品广泛应用在汽车CAN总线控制装置、工业自动化设备、机器人、数控机床、停车场智能控制、智能家居以太网物联网通讯、医疗仪器、电力仪表、安防数据采集控制等行业。

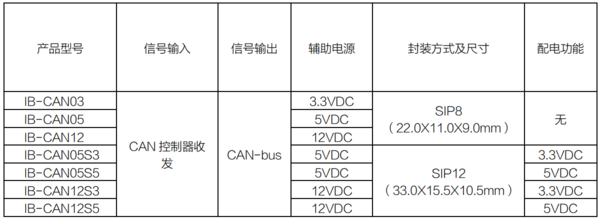

二、产品型号：

三、技术参数：

节数点： 标称110个

内置DC-DC模块电源防总线过压保护功能可选配电：

内置DC-DC可为外围其他接口电路提供隔离电源

四、产品外观尺寸图及布板参考：

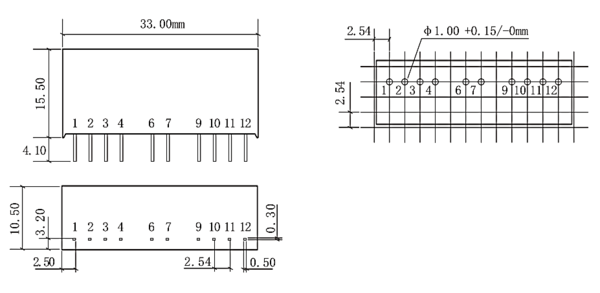

   1.SIP12 Pin封装尺寸：

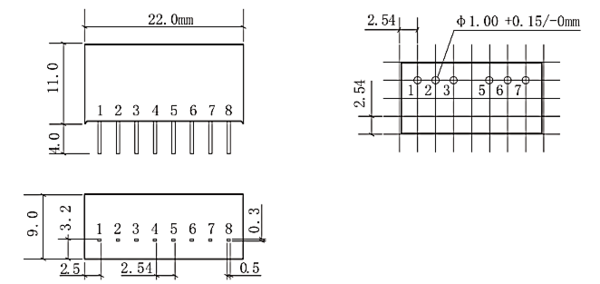

1.SIP8 Pin封装尺寸：

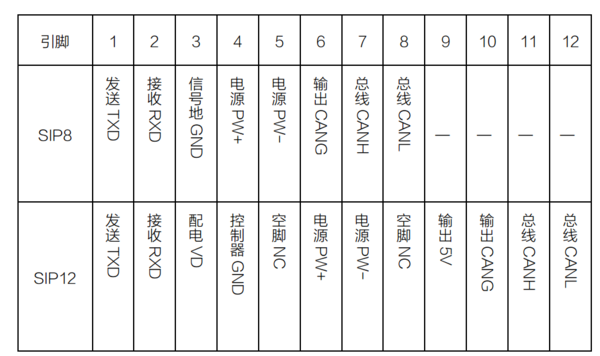

五、脚位功能说明：

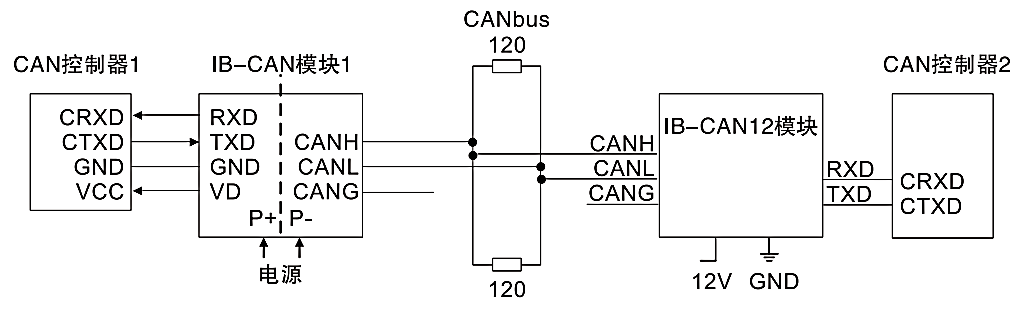

六、典型应用参考：

上图是IB-CAN 的典型应用图。常规电路需要用光耦、DC/DC隔离电源 、CAN收发器等器件组合来实现的CAN隔离收发器， 现在一个低成本、小体积SIP8封装的IB-CAN 模块就可以完全替代，SIP12封装的有带隔离配电输出3.3V/5VDC,可以为板子供电，使用更简单方便。

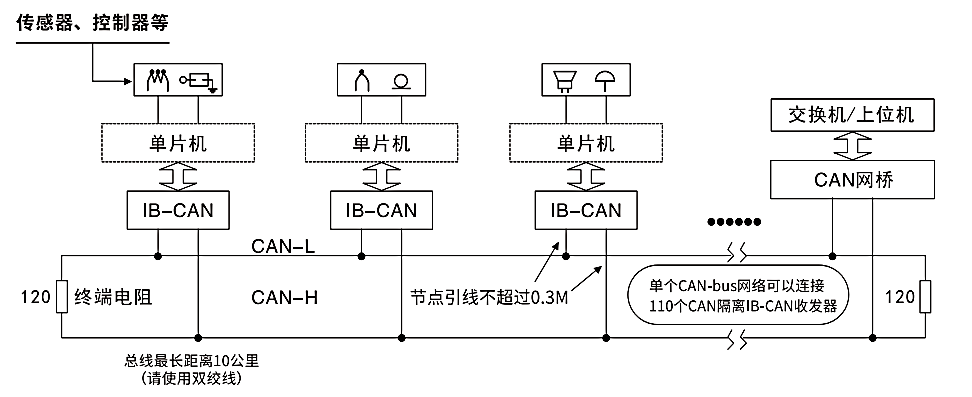

七、CAN-bus典型连接示意图：

        CAN-bus典型网络如上图所示，每个网络可接入110个单路IB-CAN隔离总线收发模块，通用模块最长通讯距离为10km，高速模块支持最低波特率为40kbps，最长通讯距离1km。如果需要接入更多节点或更长通讯距离时，可通过CAN中断器等设备拓展。注：总线通讯距离与通讯速率和现场应用相关，可根据实际应用和参考相关标准设计，通讯线缆最好选择屏蔽双绞线并尽量远离干扰源。远距离

通讯时， 终端电阻值需要根据通讯距离以及线缆阻抗和节点数量选择合适值。

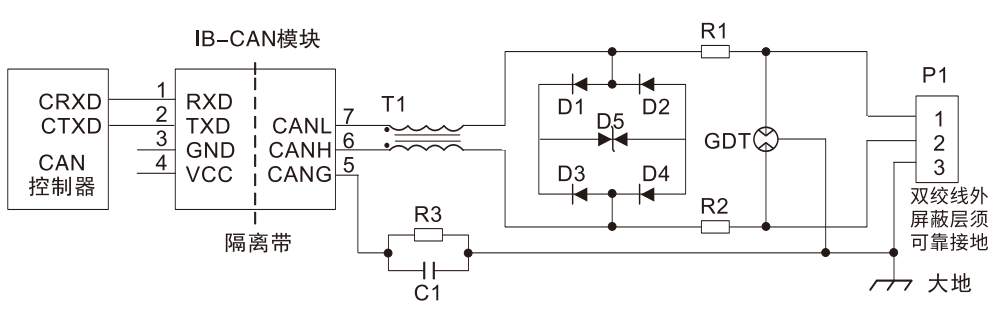

八、CAN 总线端口抗浪涌保护电路推荐：

         IB-CAN模块在遇到现场恶劣环境应用时，需要在CAN接口接入保护电路保证模块不被损坏和总线可靠通讯，尤其是容易受到干扰的节点处。另外在使用屏蔽绞线时需要对屏蔽层可靠接地，建议采用单点接地。注：此推荐参数仅为推荐值，需根据现场实际应用情况选择。建议R1,R2选择PTC,D1-D4选择快恢复二极管。
