IB-LED2系列两线制回路供电数显表适合所有两线制变送器，如压力、差压、温度、流量、PH值、距离、加速度和力等。其内置微处理器，通过两按键操作，实现零点、满量程、小数点、报警、延时等设定而无需电位器及其他调整，无需外部供电，仅需串联在被测回路中，就能将被测回路中的4～20mA信号所对应的数量信息精确的显示出来。采用进口专用集成电路，SMT工艺制造，电路组装密度高，仪表外形尺寸小。

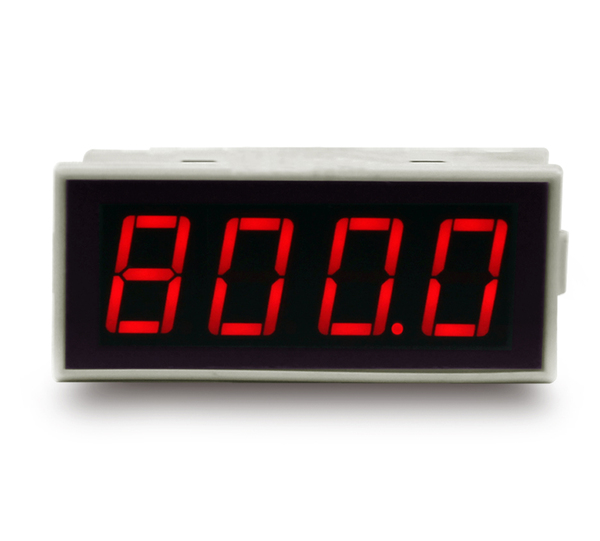

本表呈长方型，采用塑料外壳，面板尺寸61×26mm，厚18mm。外形结构见图一所示，安装方法采用卡式塑料机壳面板安装，可用于手持变送信号数显仪表或机柜面板安装数显表。

一、技术条件

⒈使用条件

⑴通过电流：测量范围 3～22mA

极限范围小于100 mA

⑵温度范围：额定使用范围：-20℃～60℃

极限工作范围：-40℃～70℃

⑶相对湿度：20%～90%RH

⑷冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。

⒉显示方式： LED（发光二极管）数字及小数点显示，

字高14.2mm（0.56〃），红色。

⒊采样速率：5次／秒

⒋ 正常使用电压降

⑴电压降≤3.2V， 20mA 无过流保护

⑵电压降≤4V， 20mA 有过流保护

⒌数显设定范围

⑴ 4mA：－1999～9999

⑵ 20mA：－1999～9999

⑶ 设定误差±2个字（注）

⒍极性转换：负信号自动显示“－”，正信号无符号显示。

⒎精度：全量程线性偏离≤±2个字（注）

⒏温度影响误差（注）：

⑴ 满量程≤50ppm/℃（-20℃～60℃）

⑵ 零点漂移≤5个字（-20℃～60℃）

⒐过量程指示：“－HI－”或“－LO－”

⒑报警功能：

⑴ 在量程范围内可设定两个报警点AL1、AL2。

⑵ 三种状态：不报警、上报警、下报警可选其一。

⑶ 报警延时可设定在0～99秒之间。

⒒外形尺寸：61×26×18mm（宽×高×厚）

⒓净重：19克

注：相对于满量程为8000个字的规格

二、外形结构及安装措施

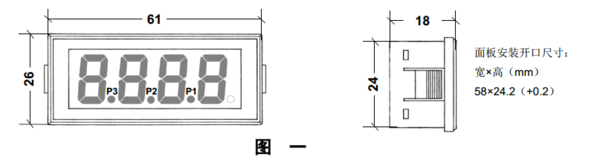

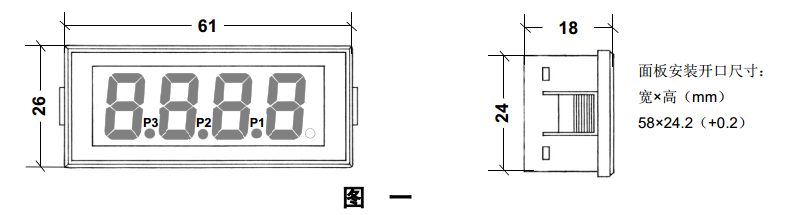

本表结构及外形尺寸请见图一，ABS塑料制。安装时将仪表推入机箱面板的窗口内卡住，十分简便。面板厚度1～2.5mm为宜。


三、使用说明

⒈外电路连接

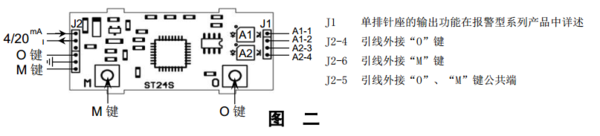

本显示表对外连接为二线制，因此只有电流输入端口及电流输出端口，见背视图二，印制板左边J2单排针座。J2-1是电流输入端，J2-2是电流输出端，PCB板左下方装“M”键，右下方装“O”键，用于该表的各种设定操作，若要接线在表外操控“M”“O”键，请利用J2-4～J2-6单排针座连引线外接。PCB右边J1单排针座是连接外部报警及开关控制的接口，外电路及连接详见“五、报警系统配置的硬件指导”。

⒉调试：根据系统设计对表头显示量程的数据规定，按照以下(附件中)“调试简要说明”中的“菜单一”分别设定输入4mA和20mA的显示数，确定小数点。表头内基准是按照“菜单三”在出厂前已标定，用户若要重新标定，要具备有优于0.02%精度的校验仪，否则不能保证精确度。

⒊报警功能设定：根据系统功能的设计要求，按照附录“调试详细说明”中的“菜单二”的顺序安排设定报警点（AL-1）、（AL-2）的临界值，延时值（AL-3）及报警状态（AL-4）。

四、报警工作原理。

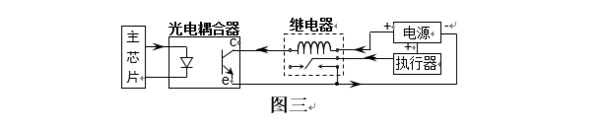

⒈当表头显示值达到设定的报警状态时，表头主芯片输出报警信号，约2V高电位电压信号，加在光电耦合器输入端经隔离的光电放大作用，在外电源配合下光耦输出直流驱动电流给继电器线圈，吸合常开触点，接通执行机构电源回路，执行器（例如电动机等）启动。

⒉退出报警状态时，主芯片报警信号输出端降为低电位，约0V，同时光耦输出电流降为零,继电器释放，触点开路，执行机构断电，停止工作。

五、报警系统装配的硬件指导。

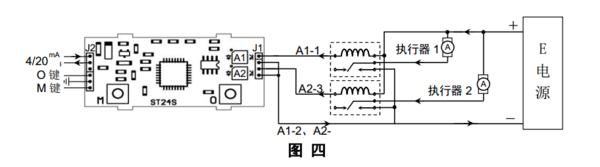

该表头能同时输出两路各自独立的报警及开关量控制电流信号，AL1、AL2从表背面PCB板右边的J1单排插针座输出，与外电源、继电器、执行器的连接关系见图四。以AL1路为例简明其工作原理：A1光耦输出放大器集电极通过继电器线圈接到电源E+，发射极接到E-，构成有效的放大电路，当光耦输入端有报警信号输入时，光耦内部产生的光信号作用于光电放大器，在输出回路产生放大的电流通过继电器线圈，继电器吸合，使常开触点闭合，沟通了电源E给执行器的供电回路，执行器开始工作。当报警信号消失时，以上两个回路的电流同时消失，执行器停止工作。
